Bầu Thấp Áp NH3 Bình Tách Lỏng

Lá chắn bảo vệ máy nén an toàn tuyệt đối và trái tim của hệ thống lạnh

Bầu Thấp Áp NH3 là gì

Bầu thấp áp hay còn gọi là Bình tách lỏng (Low Pressure Receiver) là thiết bị bảo vệ sống còn trong hệ thống lạnh Amoniac hiện đại. Được lắp đặt tại vị trí trung tâm của vòng tuần hoàn môi chất, thiết bị này đóng vai trò ngăn chặn hiện tượng va đập thủy lực gãy tay biên máy nén thông qua cơ chế phân tách hạt lỏng khỏi dòng hơi bão hòa.

Ba Chức Năng Cốt Lõi

✔ Tách Lỏng và Khí Đảm bảo 100% hơi khô tinh khiết về máy nén để duy trì tuổi thọ cơ cấu chuyển động.
✔ Cung Cấp Dịch Duy trì nguồn lỏng ổn định cho các bơm dịch cấp vào dàn bay hơi công suất lớn.
✔ Dự Trữ Môi Chất Chứa dịch an toàn khi hệ thống thay đổi tải đột ngột hoặc thực hiện quy trình xả đá gas nóng.

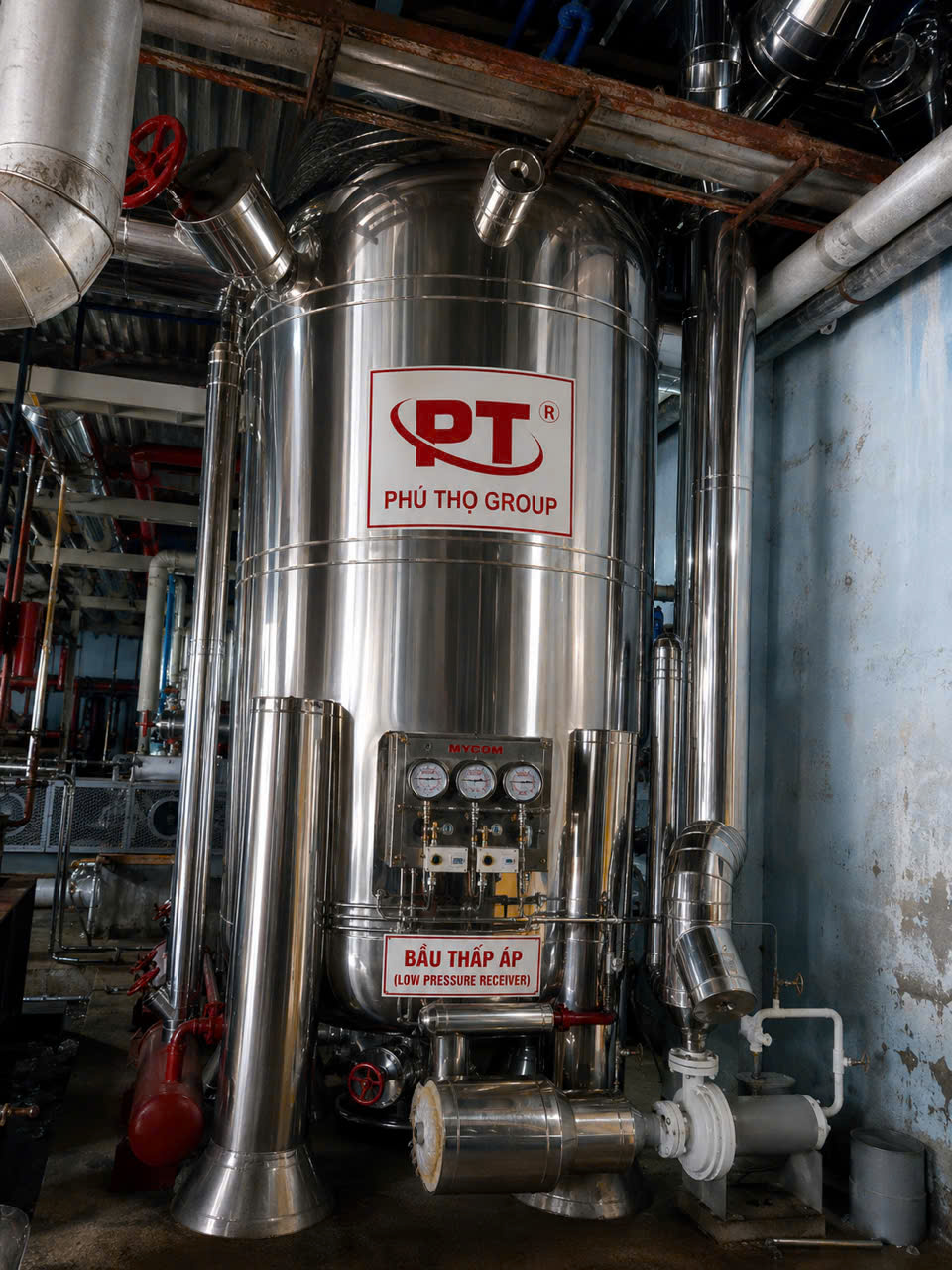

Bầu thấp áp NH3 dung tích 3m3 do PTG chế tạo

Hình 1 Bầu thấp áp NH3 dung tích 3m3 chế tạo tại xưởng PTG

Cấu Tạo và Tiêu Chuẩn Kỹ Thuật PTG

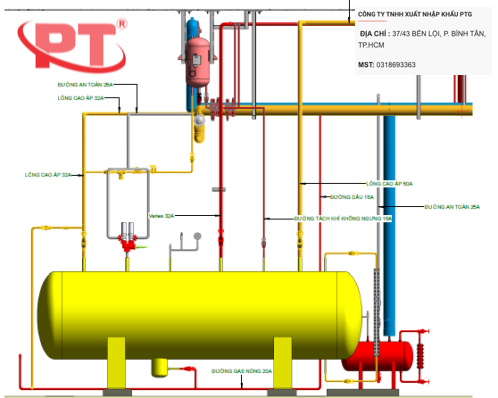

Cấu tạo bên trong bầu tách lỏng NH3 với các vách ngăn

Cấu tạo vách ngăn tách lỏng hiệu quả cao

Vật Liệu Chuyên Dụng

Thép tấm áp lực A516 Gr70 hoặc SB410 chịu nhiệt độ âm sâu. Độ dày thân bình từ 12mm đến 20mm được tính toán theo ASME VIII Div 1.

Thiết Bị Nội Vi

Hệ thống Tấm chắn lỏng Baffle Plate và Bộ phá xoáy Vortex Breaker giúp bảo vệ bơm dịch khỏi hiện tượng xâm thực.

Kết Cấu Đáy Chỏm

Sử dụng Đáy chỏm cầu Ellipsoidal dập nguyên khối theo tiêu chuẩn áp lực giúp phân phối ứng suất đều và chịu tải vượt định mức.

Tính Toán An Toàn và Hiệu Suất

Nguyên lý vận tốc tách lỏng Để hạt lỏng rơi xuống đáy hoàn hảo, đường kính bầu thấp áp phải đảm bảo vận tốc dòng hơi thấp hơn $0.5 m/s$ nhằm triệt tiêu lực kéo khí động học.

Thông số kỹ thuật	Ý nghĩa vận hành
Đường kính D	Yếu tố cốt lõi quyết định khả năng tách lỏng và ngăn ngừa cuốn dịch.
Dung tích V	Đảm bảo chứa toàn bộ lượng dịch khi dừng máy hoặc trong các ca xả đá.
Chiều cao H	Độ cao hành trình cần thiết để trọng lực kéo hạt sương lỏng về vùng chứa dịch.

Biên Độ An Toàn Áp Suất PTG

Biểu đồ thể hiện tiêu chuẩn thử áp vượt định mức an toàn của Phú Thọ Group

Sự Cố Thường Gặp và Giải Pháp

Ngập Lỏng Floodback

Hậu quả cực kỳ nghiêm trọng dẫn đến gãy tay biên và hỏng hoàn toàn máy nén do lực va đập thủy lực.

Giải pháp Lắp đặt bầu thấp áp dung tích chuẩn và hiệu chuẩn hệ thống điều khiển mức dịch thông minh.

Ăn Mòn Vỏ Bình

Xảy ra do hiện tượng đọng sương bề mặt khi cách nhiệt kém gây oxy hóa vỏ thép lâu ngày.

Giải pháp Bọc cách nhiệt PU Foam mật độ cao dày 100mm kết hợp lớp bảo vệ Inox hoặc Nhôm.

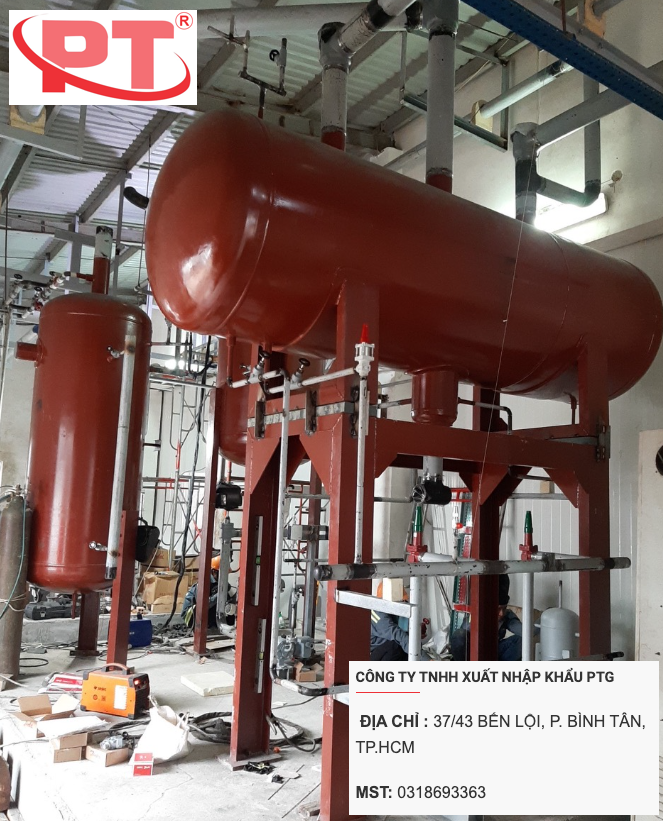

Lắp đặt và bọc cách nhiệt bầu thấp áp đúng kỹ thuật

Quy trình lắp đặt và bọc cách nhiệt PU Foam chuyên nghiệp

Tại Sao Chọn PTG

1 Kiểm định ba bước khắt khe Siêu âm UT toàn bộ đường hàn và Thử áp thủy tĩnh và Cấp phép an toàn.
2 Dịch vụ trọn gói cao cấp Tư vấn thiết kế hệ thống và Chế tạo tại xưởng và Lắp đặt hoàn thiện công trình.
3 Giá gốc tại xưởng sản xuất Sản phẩm chất lượng ASME với chi phí tối ưu nhất cho nhà đầu tư.
